Medien & Informatik · Klasse 5/6
Die Hauptplatine
Die große Platte, auf der alles zusammenkommt.
Aus dem Alltag
Ein Stadtplan im Computer
Ela hat die Seitenwand abgeschraubt. Noah zeigt auf die größte Fläche im Gehäuse: eine Platte voller feiner Linien, Schlitze und winziger Teile. „Sieht aus wie ein Stadtplan von oben“, sagt er. Ela grinst: „Und alle Straßen führen irgendwohin.“
Wozu braucht ein Computer so eine Platte – und was haben die Linien mit Straßen zu tun?
Deine Aufgabe: Überlegt zu zweit: Ein Bauteil will einem anderen etwas mitteilen. Wie kommt die Nachricht von A nach B?
Erklärt
Straßen und Parkplätze
Viele Namen, ein Teil

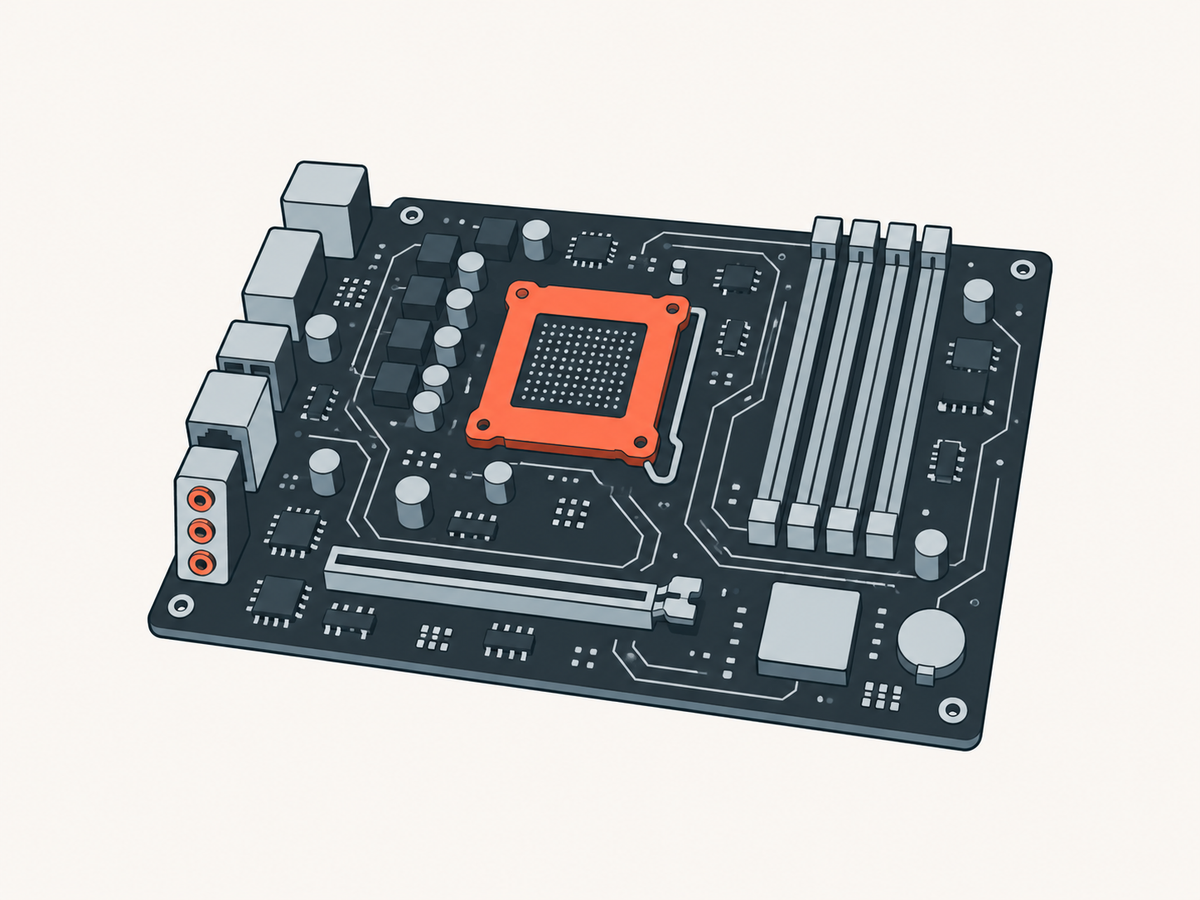

Die Hauptplatine heißt auch Mainboard oder Motherboard – „Mutterplatine“. Sie ist meist das größte Bauteil im Gehäuse.

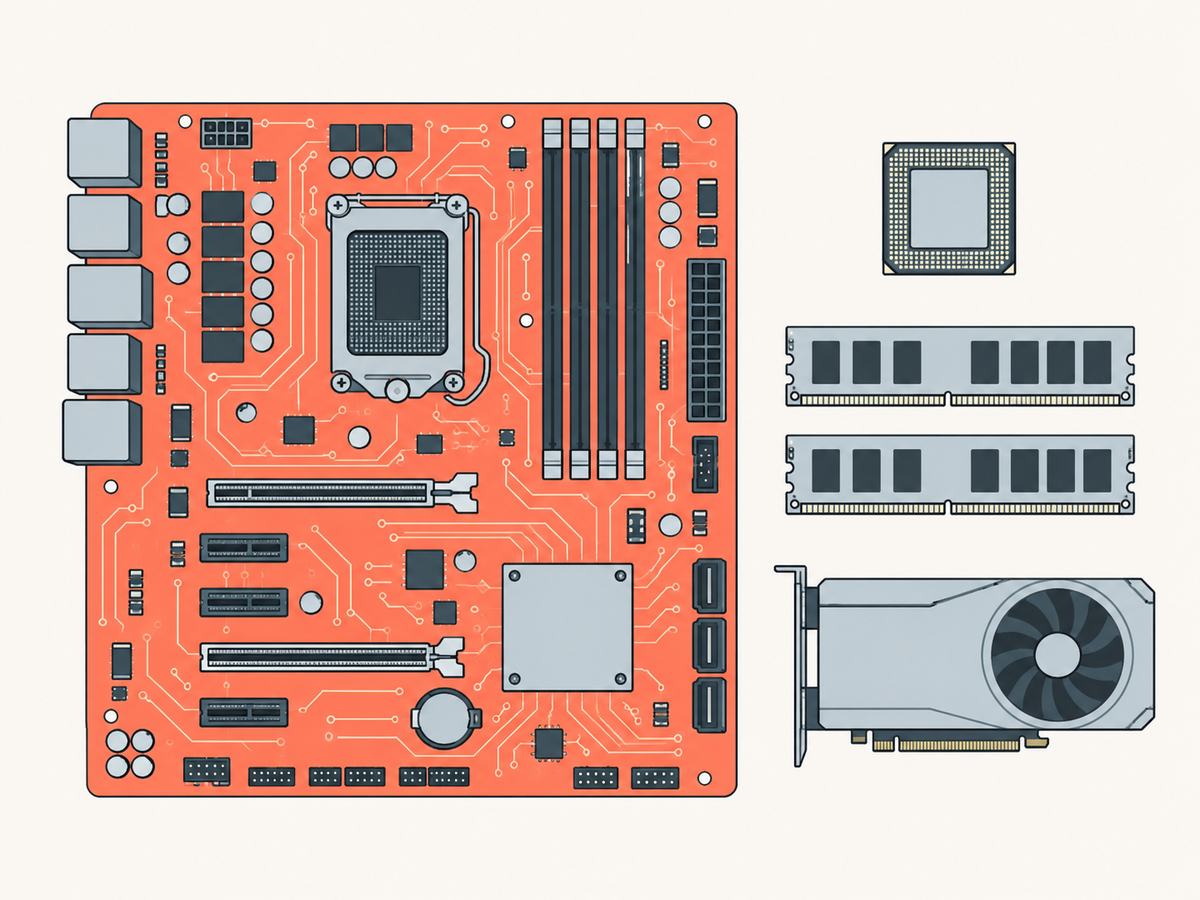

Leiterbahnen sind die Straßen
Die feinen Linien sind Leiterbahnen aus Kupfer. Über sie flitzen Daten und Strom zwischen den Bauteilen hin und her – unvorstellbar oft in jeder Sekunde.
Steckplätze sind die Parkplätze
Jedes Bauteil hat seinen festen Steckplatz: einen quadratischen Sockel für den Prozessor, lange schmale Schlitze für den Arbeitsspeicher, einen längeren Schlitz für die Grafikkarte. Was nicht passt, lässt sich nicht einstecken – mit Gewalt schon gar nicht.
Anschlüsse an der Rückseite
Ein Stück der Hauptplatine schaut hinten aus dem Gehäuse. Dort steckst du Maus, Tastatur und andere Kabel ein. Die Hauptplatine verbindet also auch drinnen mit draußen.
Andere Namen: Motherboard, Hauptplatine.
Straßen für Daten und Strom.
Jedes Bauteil hat seinen eigenen Platz.
In der Computer-Schule
Die Hauptplatine ist das Schulgebäude: Jeder Raum hat seinen festen Platz, und die Flure verbinden alles miteinander. Ohne Gebäude kein Unterricht – auch wenn das Gebäude selbst nicht unterrichtet.
Tafelbild
Wohin gehört welches Teil?
So funktioniert das Tafelbild
- Du siehst: Noahs geöffneten Computer und darüber einen Auftrag: „Tippe auf …“.
- Du kannst: auf die Stelle tippen, an der das gesuchte Bauteil sitzt. Die Tafel sagt dir, ob es stimmt – und woran man es erkennt.
Auftrag lesen
Lies, welches Bauteil gesucht ist.
Tippen
Tippe auf die passende Stelle. Bei einem Fehler zeigt die Tafel, wo es wirklich sitzt.
Begründen
Erklärt einander, woran ihr den richtigen Platz erkannt habt: Form, Größe oder Lage?
Ohne JavaScript: Der Prozessor sitzt im quadratischen Sockel unter dem Kühler, der Arbeitsspeicher in den langen Schlitzen daneben, die Grafikkarte im langen Schlitz darunter.
Was du gesehen hast
- Der Prozessor versteckt sich unter seinem Kühler.
- Der Arbeitsspeicher steckt ganz nah am Prozessor – kurze Wege.
- Netzteil und Laufwerk sitzen nicht auf der Platte, sondern hängen an Kabeln – in Noahs altem Computer auch die Festplatte.
Sichern
Ins Heft und zwei Aufgaben
Die Hauptplatine (Mainboard) ist die große Platte im Gehäuse. Auf ihr stecken die Bauteile.
Über ihre Leiterbahnen fließen Daten und Strom von Bauteil zu Bauteil.
2. Die Hauptplatine
Die Hauptplatine heißt auch oder Motherboard.
Auf ihr hat jedes Bauteil seinen eigenen .
Die feinen Linien heißen . Über sie fließen und Strom.
In der Computer-Schule ist sie das mit seinen Fluren.
Deine Aufgabe
Welcher Platz für welches Teil?
Zieh jedes Bauteil zu seinem Platz auf der Hauptplatine.
Ich erkenne an Form und Lage, welches Bauteil wohin gehört.
Zieh jedes Bauteil zu seinem Platz auf der Hauptplatine.
Welches Bauteil gehört an welchen Platz?
- Quadratischer Sockel mit Hebel
- Lange, schmale Schlitze dicht am Prozessor
- Langer Schlitz weiter unten für eine breite Karte
- Buchsen, die hinten aus dem Gehäuse schauen
- Kabelanschluss zu einem Kasten unten im Schacht
- Arbeitsspeicher
- Festplatte
- Grafikkarte
- Maus und Tastatur
- Prozessor
Deine Aufgabe
Stimmt das?
Entscheide bei jedem Satz: richtig oder falsch?
Ich weiß, was die Hauptplatine kann – und was nicht.
Entscheide bei jedem Satz: richtig oder falsch?
Richtig oder falsch?
- Die Hauptplatine nennt man auch Mainboard.
- Die feinen Linien auf der Hauptplatine sind nur Verzierung.
- Die Grafikkarte passt in jeden beliebigen Steckplatz.
- Ohne Hauptplatine könnten die Bauteile keine Daten austauschen.
- Die Hauptplatine rechnet die Spiele aus.
- Ein Stück der Hauptplatine schaut hinten aus dem Gehäuse.
