Medien & Informatik · Klasse 5/6
Das Netzteil
Ohne Strom läuft nichts – aber Strom aus der Steckdose wäre viel zu stark.
Aus dem Alltag
Der Kasten mit dem Blitz
Oben im Gehäuse entdecken Noah und Ela einen Blechkasten mit Lüftergitter, aus dem ein ganzes Bündel Kabel kommt. Darauf klebt ein gelbes Dreieck mit einem Blitz. Noah greift nach dem Schraubenzieher. Ela hält seine Hand fest: „Den nicht! Niemals!“
Was ist das für ein Kasten – und warum darf man gerade ihn nicht öffnen?
Deine Aufgabe: Überlegt zu zweit: Welches Gerät bei euch zu Hause steckt in der Steckdose und versorgt ein anderes Gerät mit Strom?
Tipp: Ihr benutzt es wahrscheinlich jeden Abend für euer Handy.
Erklärt
Strom passend machen und verteilen
Aus der Steckdose kommt zu viel
In der Steckdose stecken 230 Volt. Das ist für Menschen gefährlich und für die feinen Bauteile viel zu stark. Sie brauchen nur wenige Volt.

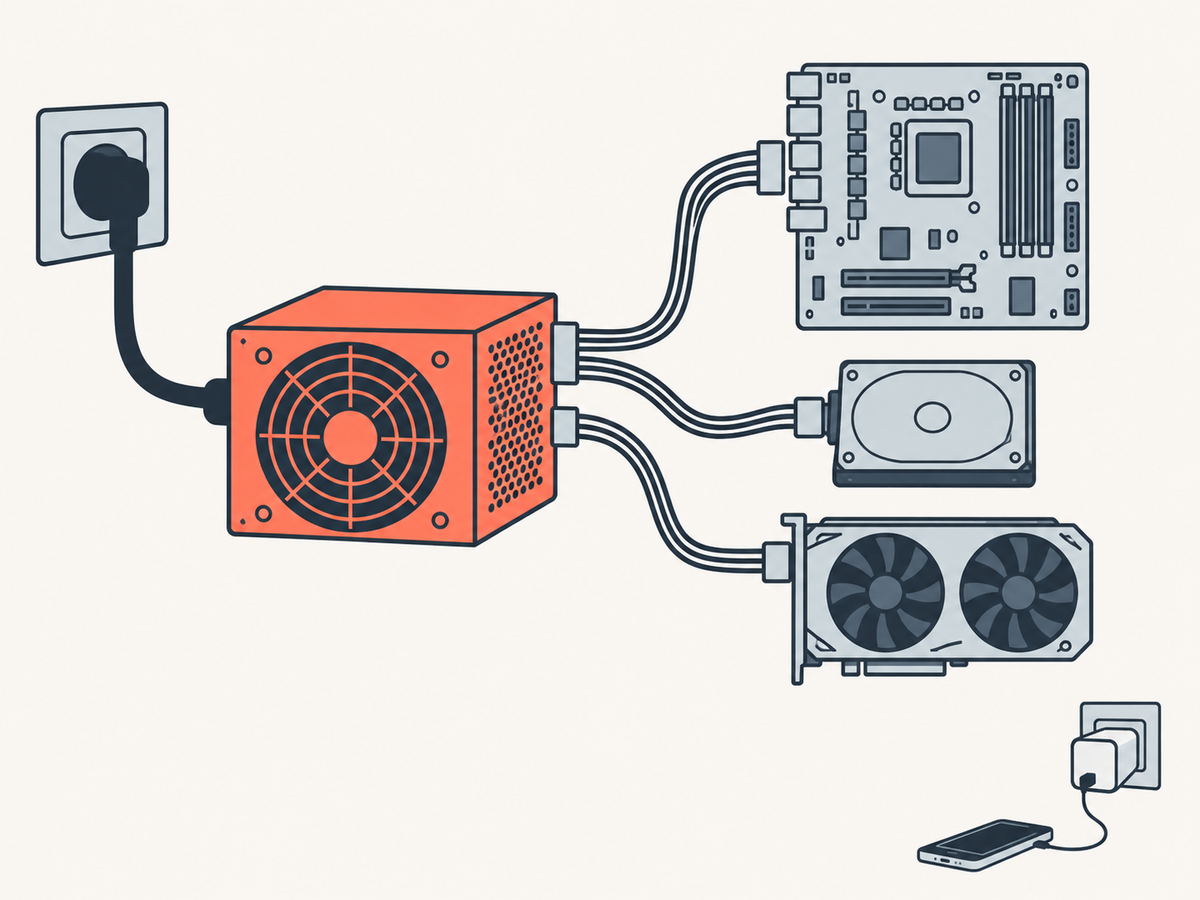

Das Netzteil wandelt um
Das Netzteil verwandelt den Steckdosenstrom in gleichmäßigen Strom mit wenigen Volt, den die Bauteile vertragen. Dabei entsteht Wärme – deshalb hat es einen eigenen Lüfter.
Dann verteilt es
Über sein Kabelbündel versorgt das Netzteil die Hauptplatine und darüber Prozessor und Arbeitsspeicher. Stromfresser wie die Grafikkarte bekommen eigene Kabel.
Dein Ladegerät ist auch ein Netzteil
Das Ladegerät deines Handys macht dasselbe im Kleinen: Aus 230 Volt werden ein paar Volt für den Akku. Beim Laptop hängt das Netzteil meist außen am Kabel, beim Computerturm sitzt es innen.
Ein Netzteil ist kein Akku
Das Netzteil hebt keinen Strom für später auf. Ziehst du beim Computerturm den Stecker, ist sofort Schluss. Ein Laptop läuft dann mit seinem Akku weiter – der ist ein eigenes Bauteil.
Aus der Steckdose – viel zu stark für die Bauteile.
Das Netzteil macht daraus Strom mit wenigen Volt.
Auch ausgesteckt kann es innen gefährlich sein.
Sicherheitsregel
- Ein Netzteil öffnet man nie – auch nicht, wenn der Stecker gezogen ist. Einzelne Bauteile darin können noch lange danach gefährlich geladen sein.
In der Computer-Schule
Das Netzteil ist der Hausanschluss mit dem Stromkasten im Keller: Er sorgt dafür, dass in jedem Raum genau der Strom ankommt, den Licht, Beamer und Computer brauchen.
Untersuchen
Was steht auf dem Ladegerät?
Suchen
Nehmt ein Handy-Ladegerät oder das Netzteil eines Schul-Laptops in die Hand – ausgesteckt und ohne es zu öffnen. Sucht die winzige Schrift auf dem Gehäuse.
Finden
Irgendwo steht Input (Eingang) und Output (Ausgang). Dahinter steht jeweils eine Zahl mit V für Volt.
Vergleichen
Wie viele Volt gehen hinein, wie viele kommen heraus?
Deine Aufgabe: Schreib ab, was bei Input und Output steht.
Was du gesehen hast
- Beim Input steht meist „100–240 V“ – das Gerät passt an Steckdosen auf der ganzen Welt.
- Beim Output stehen nur wenige Volt, bei Handys oft 5 V oder 9 V, bei Laptops um die 20 V.
- Das Ladegerät macht also aus vielen Volt wenige – genau wie das Netzteil im Computer.
Sichern
Ins Heft und zwei Aufgaben
Das Netzteil verwandelt den Strom aus der Steckdose (230 Volt) in Strom mit wenigen Volt für die Bauteile und verteilt ihn über Kabel im Computer.
Ein Netzteil öffnet man nie.
6. Das Netzteil
Aus der Steckdose kommen Volt – viel zu viel für die Bauteile.
Das Netzteil den Strom um und ihn im Computer.
Auch das meines Handys ist ein Netzteil.
Auf dem Ladegerät steht: Input , Output .
Ein Netzteil öffne ich .
Deine Aufgabe
Der Weg des Stroms
Bring die Stationen in die richtige Reihenfolge – von der Wand bis in den Computer.
Ich beschreibe den Weg des Stroms von der Steckdose bis zu den Bauteilen.
Bring die Stationen in die richtige Reihenfolge – von der Wand bis in den Computer.
Deine Aufgabe
Stimmt das?
Entscheide bei jedem Satz: richtig oder falsch?
Ich weiß, was ein Netzteil tut – und was nicht.
Entscheide bei jedem Satz: richtig oder falsch?
Richtig oder falsch?
- Das Netzteil macht aus Steckdosenstrom Strom mit wenigen Volt für die Bauteile.
- Das Netzteil ist ein Akku, der Strom für später aufhebt.
- Das Ladegerät eines Handys ist auch ein Netzteil.
- Wenn der Stecker gezogen ist, darf man das Netzteil öffnen.
- Die Grafikkarte bekommt oft ein eigenes Kabel vom Netzteil.
- Ein stärkeres Netzteil macht den Computer schneller.
